单段式煤气站

　固体原料从煤气发生炉顶部加入，随煤气炉的运行向下移动，在与从炉底进入的气化剂（空气、蒸汽）逆流相遇的同时，受炉底燃料层高温气体加热，发生物理、化学反应，产生粗煤气（即热煤气），温度约450~550℃，经除尘后直接供燃烧设备适用。仅经粗除尘而未清洗净化的混合发生炉煤气称为热煤气发生炉。

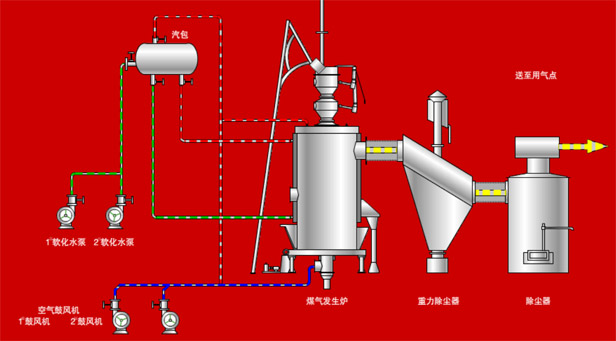

单段热煤气站工艺流程：

单段式冷煤气站：

　　固体原料从煤气发生炉顶部加入，随煤气炉的运行向下移动，在与从炉底进入的气化剂（空气、蒸汽）逆流相遇的同时，受炉底燃料层高温气体加热，发生物理、化学反应，产生粗煤气（即热煤气），温度约450~550℃，经双竖管降温洗涤后煤气温度降至80℃左右，由电捕焦油器捕捉焦油。然后再经过洗涤塔二次洗涤降温至煤气温度达到35~40℃，最后经电捕轻油器捕捉轻油。经清洗净化降温的混合发生炉煤气称为冷煤气发生炉。

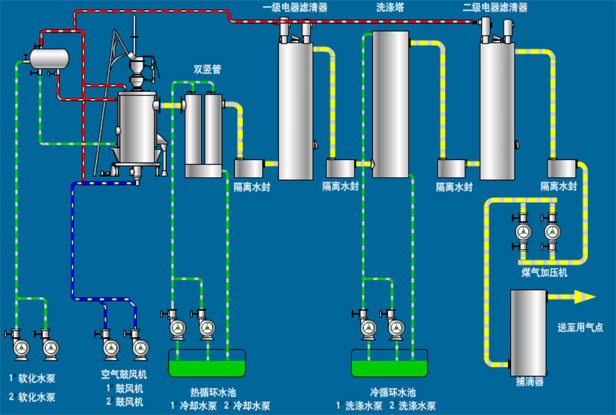

单段冷煤气站工艺流程：

单段式煤气发生炉性能参数：

规格		YSQ1.0	YSQ1.5	YSQ2.0	YSQ2.4	YSQ2.6	YSQ3.0	YSQ3.2	YSQ3.4	YSQ3.6
型号		CG1Q1.1	CG1Q1.5	CG1Q2.0	CG1Q2.4	CG1Q2.6	CG1Q3.0	CG1Q3.2	CG1Q3.4	CG1Q3.6
炉膛内径（mm）		1000	1500	2000	2400	2600	3000	3200	3400	3600
气化面积（m2）		0.79	1.77	3.14	4.52	5.31	7.07	8.04	9.07	10.17
燃料层高度（mm）		1000	1000	1000	1000	1000	1000	1000	1000	1000
火层高度（mm）		100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300
灰层高度（mm）		100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300
适用煤种		不粘结或弱粘结无烟煤、烟煤或焦碳。煤质应符合GB-9143要求
煤的粒度（mm）		13-25，25-50
耗煤量（kg/h）	下限Mix	173	389	691	995	1167	1554	1768	1996	2339
耗煤量（kg/h）	上限Max	200	450	799	1151	1351	1798	2046	2310	2644
气化剂		空气+水蒸汽
空气消耗量（m3/kg煤）		2.2-2.8
蒸汽消耗量（m3/kg煤）		0.3-0.5
煤气产量（Nm3/h）	下限Mix	500	1100	2000	2900	3500	4600	5300	6000	6700
煤气产量（Nm3/h）	上限Max	700	1500	2700	3800	4500	6000	8800	7700	8000
煤气热值(KJ/m3)		5020-5650	5020-5650	5020-5650	5020-5650	5020-5650	5020-5650	5020-5650	5020-5650	5020-5650
煤气出口压力（Pa）		＜950	＜980	＜980	＜980	＜1500	＜1500	＜1500	＜1500	＜1500
煤气出口温度（℃）		400-550	400-550	400-550	400-550	400-550	400-550	400-550	400-550	400-550
最大炉底鼓风压力（Pa）		3000	3000	3000	3000	3000	3000	3000	3000	3000
饱和空气温度（℃）		50-65
探火孔汽封压力（KPa）		＜250	＜250	＜250	＜250	＜250	＜250	＜250	＜250	＜250
水套蒸汽产量（kg/h）		150-250	250-300	300-350	450-500	500-550	500-600	550-650	600-700	750-900
水套蒸汽压力（KPa）		＜250	＜250	＜250	＜250	＜250	＜250	＜250	＜250	＜250
加煤方式		钟罩加煤					钟罩加煤或机械加煤			机械加煤
灰盘最大转速（r/h）		2.87	2.76	2.23	2	1.7	1.7	1.7	1.7	1.7
灰盘传动电动功率（KW）		3	2.2	3	3	3	5.5	11	11	11
煤斗电机功率（KW）		1.1	1.5	1.5	1.5	1.5	2.2	2.2	2.2	2.2
排渣形式		自动湿式排渣
